Platte in Blech Klasse 1 60x90 Abb. 408/b "Kreuzungshinweis"

Merkmale:

• Signalname:

Vertikales Straßenschild – Abbildung 408/b – "Kreuzungshinweis"


Signalfunktion:

• Die Schildfigur 408/b wird verwendet, um eine Kreuzung mit einer Nebenstraße anzukündigen, die seitlich (rechts oder links) in Bezug auf die Hauptfahrtrichtung abzweigt.


Es wird verwendet, um:

• Vorwarnung vor einer Seitenkupplung

• Geben Sie die Hierarchie zwischen den Straßen an (Haupt- vs. Sekundärstraßen) an.

• Verbesserung der Verkehrssicherheit und -fluidität, insbesondere in nicht-urbanen Gebieten,


Haupttechnische Merkmale:

• Abmessungen:
60 x 90 cm (Breite x Höhe)

• Regulatorische Zahl:
Abbildung 408/b – gemäß Präsidialdekret 495/1992 – Vorschriften zur Umsetzung des Straßenverkehrsgesetzbuchs, Anhang II

• Material:
Heißverzinktes Blech oder flache Aluminiumlegierung

• Dicke: mindestens 25/10 mm (2,5 mm)

• Schneidfeste Kanten, die zur Sicherheit auf der Rückseite gefaltet wird

• Reflektierender Film:
Klasse 1 (RA1) – Standardreflektivität
Konform für den Einsatz auf sekundären städtischen und überstädtischen Straßen mit normaler Sichtweite

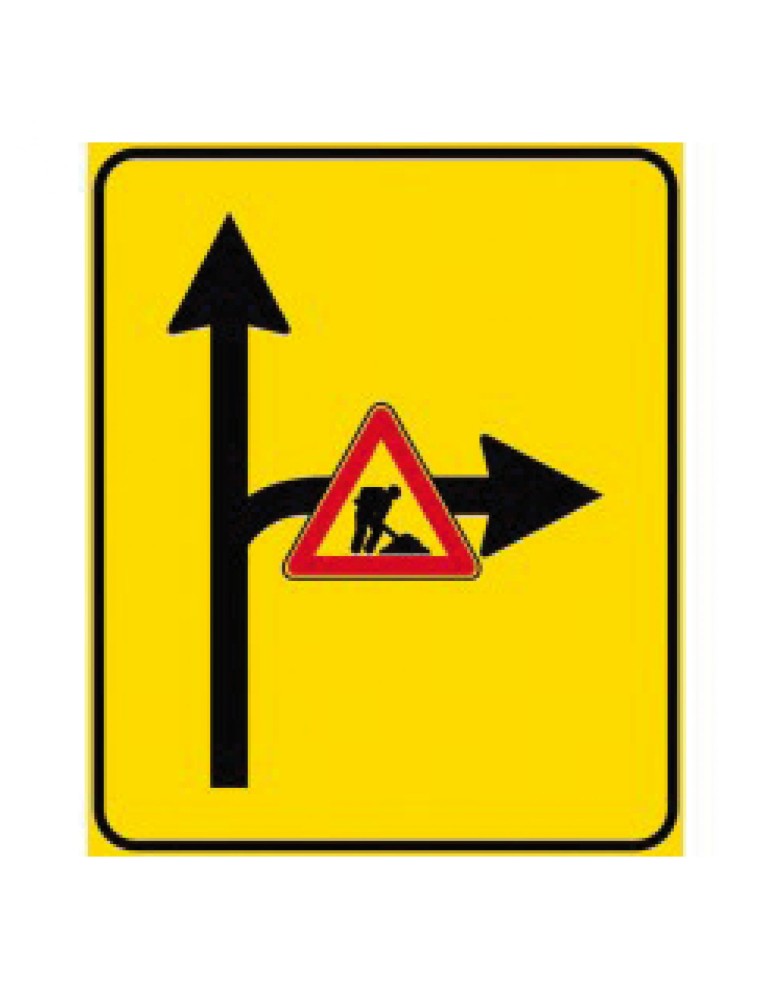

Grafisches Erscheinungsbild:

• Basis: Reflektierendes Gelb

• Schaltplanzeichnung:
Schwarze vertikale Linie, die die Hauptstraße darstellt
Seitenlinie, die den Haupt-, Rechts- oder Linken (je nach Signalvariante) eingreift
Die Linien sind durchgeschnitten schwarz, mit einem kleinen horizontalen Strich, der die Schnittmenge simuliert

• Bild: Kontinuierliche schwarze Kante

Abbildung 408/b zeigt eine vereinfachte "T"-Kreuzung ohne Zielmarkierungen oder Richtungspfeile – nur das grafische Diagramm des Kreuzungslayouts.


Baudetails:

• Bohren:
Bereit für die Korrektur an:

Omega-Polen, Rundstangen oder Portalstrukturen

• Behebung:
Durchgängige Schrauben, Nieten oder Edelstahlschrauben, die für den Straßeneinsatz zertifiziert sind

• Haltbarkeit:

Korrosions-, Verwitterungs- und UV-Strahlenbeständigkeit
Entspricht den europäischen Standards für dauerhafte Beschilderung (UNI EN 12899-1)

Referenzstandarden:

• Verkehrsgesetzbuch – Art. 39

• Durchführungsverordnung – Präsidialdekret 495/1992, Anhang II

• Technische Norm – UNI EN 12899-1 (Permanente vertikale Schilder)


Kontext der Verwendung der Größe 60x90 cm:

• Ideal für:
Sekundäre städtische oder Vorortstraßen
Situationen mit ausreichender Sicht
Warnungen auf regulatorischer Entfernung (z. B. 150–250 m vor der Kreuzung)

Auf Straßen mit höheren Geschwindigkeiten (>70 km/h) empfehlen wir größere Größen (z. B. 90x135 cm)
