Triangolo lato 90 in ferro classe 1 fig. 1 " strada deformata "

NOME: Pannello integrativo in lamiera classe 1 60x60 fig. 6/q2

Segnale di pericolo: "Strada deformata"

• Figura: II 1 (o comunemente indicato come "Fig. 1")

• Forma: Triangolare

• Lato: 90 cm

• Materiale: Ferro

• Pellicola rifrangente: Classe 1

Descrizione tecnica:

Denominazione ufficiale:

Segnale di pericolo – "Strada deformata"

Figura di riferimento:

• II 1 (secondo il Regolamento di esecuzione e attuazione del Codice della Strada)

Forma:

• Triangolo equilatero, con lato di 90 cm

Materiale:

• Lamiera in ferro zincato (anticorrosione), spessore tipico da 25/10 mm

• Bordo ripiegato per maggiore rigidità e sicurezza durante la manipolazione e installazione

Pellicola rifrangente:

• Classe 1 (rifrangenza standard, per visibilità notturna e diurna in condizioni normali)

• Conforme a norma UNI EN 12899-1

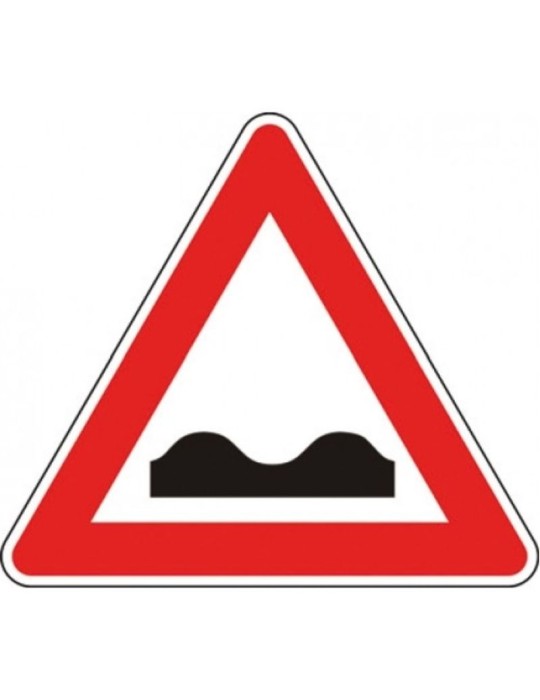

Colori:

• Fondo bianco rifrangente

• Bordo rosso

• Pittogramma nero raffigurante un profilo di strada ondulata

Installazione:

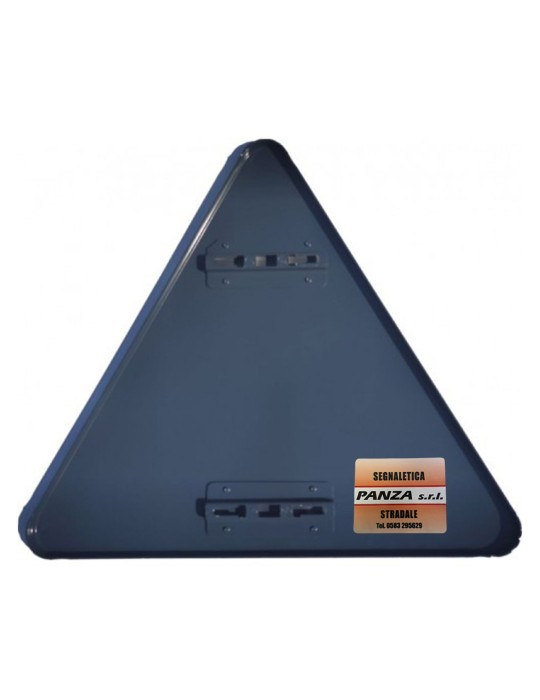

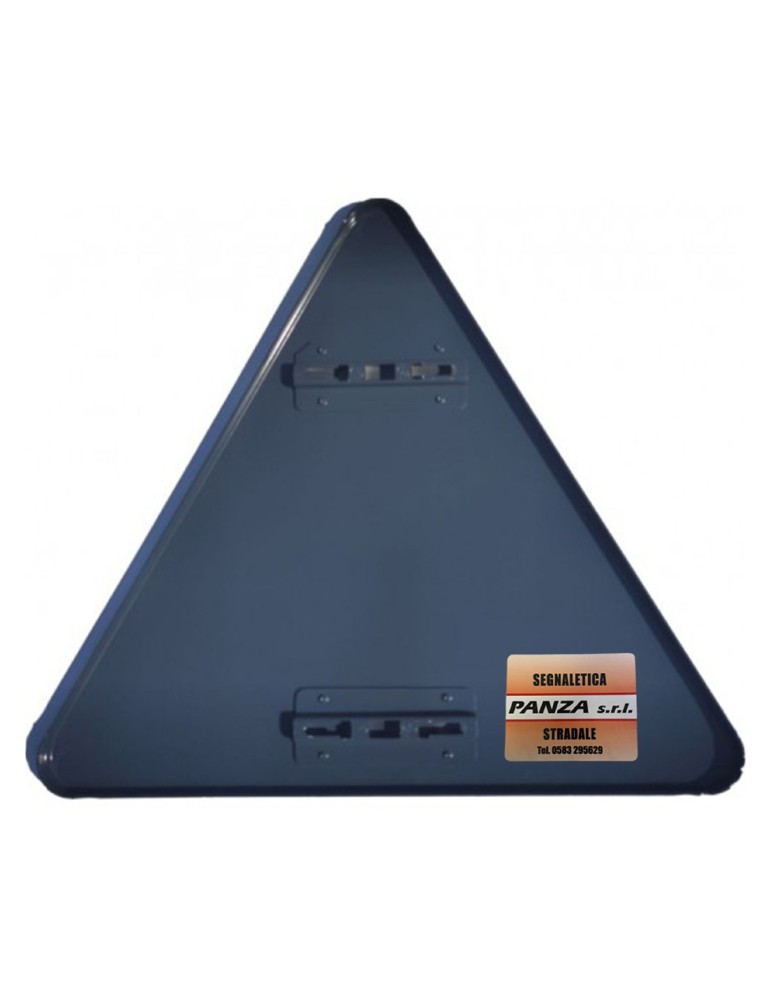

• Predisposto con fori per montaggio su palo verticale (standard da 60 mm di diametro) o su supporti temporanei (per cantieristica)

Funzione del segnale:

Scopo:

• Avvertire l’utente della presenza di deformazioni della pavimentazione stradale tali da costituire pericolo (dossi, avvallamenti, buche, ondulazioni)

Tipo di pericolo:

• Pericolo generico, ma specifico per difetti del manto stradale

• Può essere installato in via permanente o temporanea (es. in prossimità di cantieri, frane, o strade soggette a cedimenti)

Obblighi normativi:

• Installazione a minimo 150 m dal punto pericoloso in ambito extraurbano, e almeno 50 m in ambito urbano, salvo diversa prescrizione

Normativa di riferimento:

• Codice della Strada: Art. 39

• Regolamento di attuazione: Art. 84, All. II – Figura II 1

• Conforme a norme di produzione secondo D.M. 10/07/2002

• Rif. Norma tecnica europea: UNI EN 12899-1
