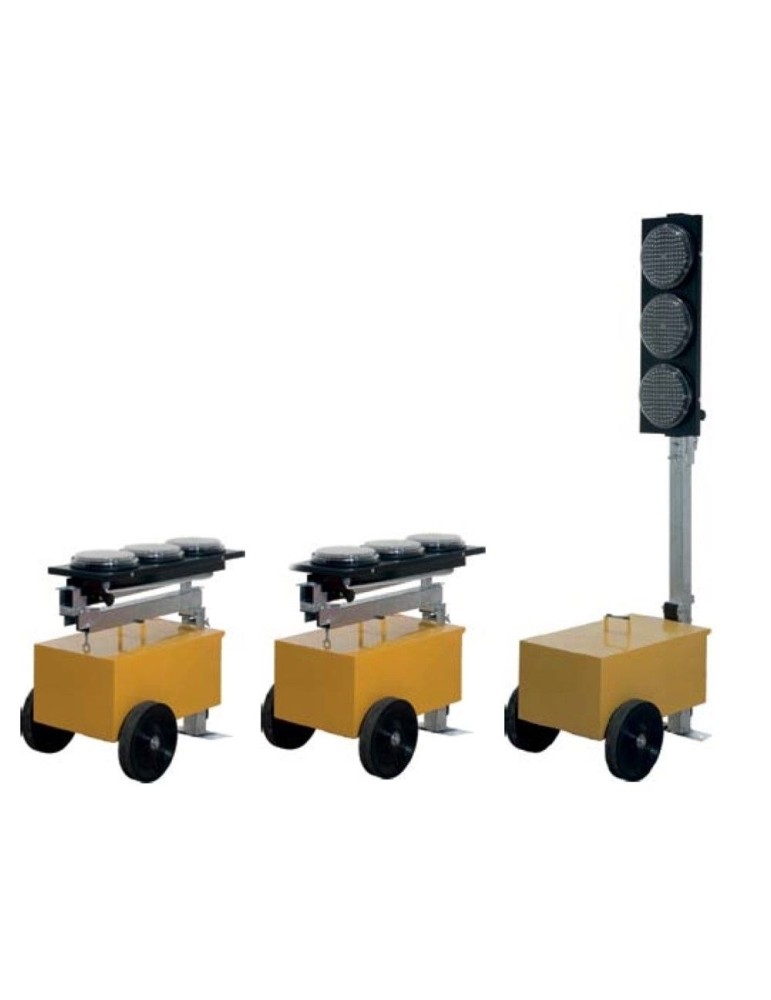

Dreilichtiges drahtloses Ampelsystem, mobiles LED, 3-Wege-Kabelbaustelle

BESCHREIBUNG:

Die mobile Ampelanlage besteht aus 2, 3 oder 4 fahrbaren Wagen, die mit einer Ampel-Laterne mit drei Ø 200 LED-Leuchten ausgestattet sind. Sie wird bei lang andauernden Baustellen eingesetzt, die eine Einschränkung der Fahrbahn mit sich bringen.
Die multifunktionale digitale Steuereinheit kann Eingaben von der Fernsteuerung oder von externen Sensoren verwalten und sich über eine GSM-Verbindung (optional) aus der Ferne verbinden.
Das System ermöglicht den Anschluss von bis zu 4 Ampeln mit Steuergeräten der neuesten Generation.
Das Vorhandensein des Verbindungskabels garantiert eine perfekte und dauerhafte Synchronisierung des Systems.
Die Optik mit LED-Technologie ermöglicht eine hervorragende Sichtbarkeit bei allen Lichtverhältnissen.
Die Wagen sind mit Griffen und Rädern ausgestattet, die die Positionierung des Systems und seine Handhabung erleichtern.

Produktbeschreibung:
Das System, bestehend aus 2, 3 oder 4 mobilen Wagen mit einer Ampel-Laterne mit drei LED-Leuchten Ø 200, wird an Baustellen von längerer Dauer mit einer Einschränkung, die eine Änderung der Fahrbahn beinhaltet, eingesetzt.
Die multifunktionale digitale Steuereinheit kann Eingaben von der Fernsteuerung oder von externen Sensoren verwalten und über eine GSM-Verbindung (optional) eine Fernverbindung herstellen.
Das System ermöglicht den Anschluss von bis zu 4 Ampeln unter Verwendung von Steuergeräten der neuesten Generation.
Das Vorhandensein des Verbindungskabels garantiert eine perfekte und dauerhafte Synchronisierung des Systems.
Die Optik mit LED-Technologie ermöglicht eine hervorragende Sichtbarkeit bei allen Lichtverhältnissen.
Die Wagen sind mit Griffen und Rädern ausgestattet, um die Positionierung der Anlage und ihre Handhabung zu erleichtern.

Funktionsbeschreibung
Wechselverkehrsampeln:
Aufgrund der fehlenden gegenseitigen Sichtbarkeit zwischen den Enden des Engpasses kann die Wechselrichtung durch 2 oder mehr Ampeln geregelt werden; außerhalb geschlossener Ortschaften muss der Ampelanlage das temporäre Gefahrensignal "Ampel" (Abb. II 404) mit einer gelben Blinkleuchte anstelle der gelben Symbolscheibe vorgeschaltet werden. Die Ampel muss auf der rechten Seite in Höhe des provisorischen Haltestreifens angebracht werden.

Abmessungen und technische Merkmale
Maximale Gesamtabmessungen des fahrbaren Untersatzes
breite 48 cm
Tiefe 81 cm
Höhe 69 cm (Ampel geschlossen)
Höhe 77 cm - 232 cm (Ampel offen)
Einzelampel Gewicht ohne Batterie 32 kg
Ampelpaar Gewicht ohne Batterie 64 kg

Mechanische Merkmale
- Fahrwagen aus gepresstem, gelb lackiertem Blech
;
- Ampellaternen aus Polycarbonat mit einem Durchmesser von 200 mm (homolo-
gisch);
- feuerlackierte und/oder verzinkte Eisenrohre
- abschließbares Batteriefach;
- "Hauptampel steuergerät des Senders in
einem stoßfesten, versiegelten Kunststoffgehäuse mit aufklappbarem Deckel

- "Satellitenampel": Steuergerät des Empfängers in einem stoßfesten, versiegelten Kunststoffgehäuse


Merkmale der Ampel-Laternen
SICHTBARKEIT:
Die automatische Steuerung der Lampenhelligkeit ermöglicht es, die Sichtbarkeit an sehr hellen Tagen zu verbessern und gleichzeitig Blendungen in der Nacht zu vermeiden.
Die schwarze Farbe der Laterne hebt die Farbe der Lampe hervor und verbessert den Kontrast. Durch das Fehlen farbiger Linsen kann der Geistereffekt vermieden werden, da das von der Sonne reflektierte Licht keine Färbung annimmt.
VERBRAUCH:
Die Verwendung von Lampen mit hoher Lichtausbeute in Verbindung mit automatischer Dimmung ermöglicht eine drastische Reduzierung der Absorption.
Dies ermöglicht eine größere Betriebsautonomie durch den Einsatz kleinerer Batterien.
Die Zeiten aller Betriebszustände sind von mindestens 5 bis maximal 999 Sekunden programmierbar. Die Zeit der verschiedenen Gelbzustände ist nicht programmierbar, sondern hat eine feste Dauer von 5 Sekunden.
Die Steuereinheit ist mit folgenden Funktionen ausgestattet:
- Taste zum Ein- und Ausschalten der Lampe.
- Blinkende gelbe Aktivierungstaste.
- Start"-Taste für den Start des Normalbetriebs, den Sie im Quarz- und Kabelmodus kennen

Impulsset für die Einstellung der Zeiten und der verschiedenen verfügbaren Betriebsprogramme:
- Standard-Quarzmodus (ohne Kabelanschluss)
- Kabelmodus (in diesem Fall können alle Programmier- und Startfunktionen nur vom Master-Steuergerät aus erfolgen, während alle anderen im Slave-Modus angeschlossenen Steuergeräte auf Startbefehle, Verwaltung eventueller Fehler und Parameter vom Master warten).
- Manueller Phasenvorlauf (mit verdrahteter oder Funksteuerung) nur über Kabel.
- Manueller Betrieb (mit Filocomando oder Funksteuerung) nur über Kabel mit Zyklus normalerweise auf Master rot.
- Manueller Betrieb (mit Filocomando oder Funksteuerung) nur über Kabel mit Zyklus normalerweise auf gelb blinkend.
- Gelber Modus mit Gelb vor Grün (2 Sekunden).

Verpackung:
Abmessungen und Gewicht der Verpackung:
Karton mit Öffnung oben:
- 51x80x h 68 cm
- Gewicht 32,5 kg
Abmessungen und Gewicht der Palette:
- 80x100 cm Palette mit nr. 2 Ampeln
- Gesamtgewicht 75 kG

Technische Daten:
- Stromversorgung: 12V 100Ah Batterie
- Absorption: 2,5A @ 25W mit Glühlampe
- durchschnittliche Absorption 550mA mit Led-Lampe
- max. ohmsche Last: e27-Lampe - 12V - 25W
- Autonomie 7 Tage (168 Stunden) mit neuer, voll aufgeladener 100Ah-Batterie
- Betriebstemperatur: -20 °C - +70 °C

Äußere Oberflächenbehandlungen:
Gefalztes Eisenblech und Eisenrohr heiß lackiert und/oder verzinkt
