Sitio de construcción de cables móviles con LED de tres luces y sistema inalámbrico de semáforo de tres vías

DESCRIPCIÓN:

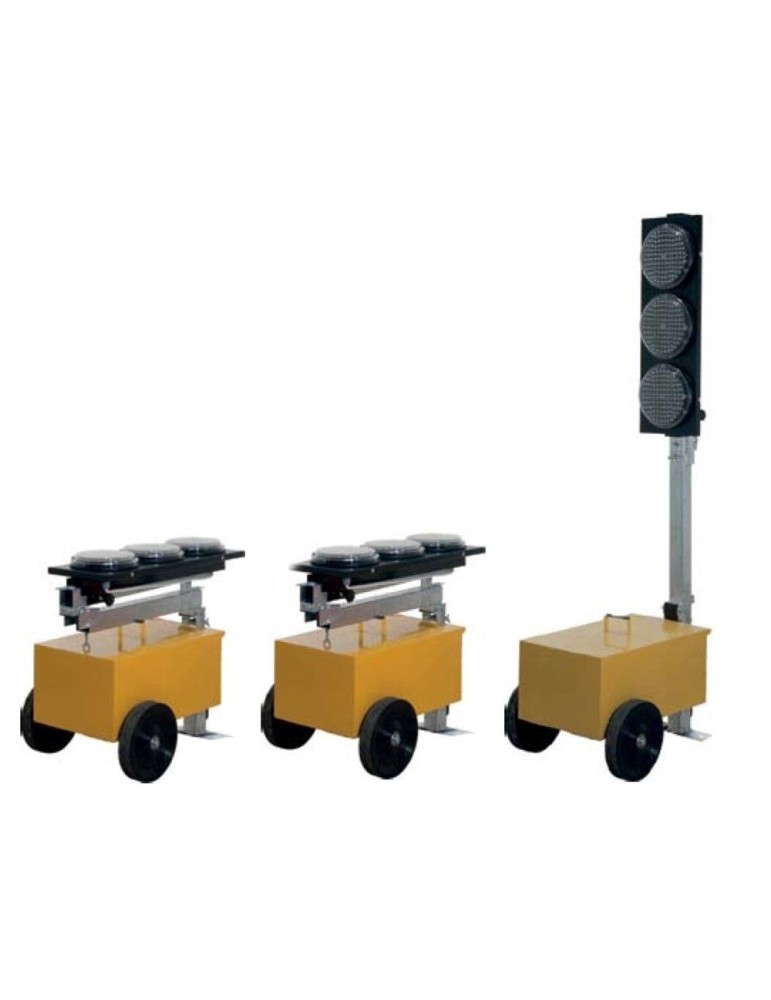

El sistema semafórico móvil está compuesto por 2, 3 ó 4 carros móviles equipados con una linterna semafórica con tres luces LED de Ø 200. Se utiliza en obras viales de larga duración que implican una restricción de la calzada.
La unidad de control digital multifunción puede gestionar las entradas procedentes del control remoto o de sensores externos y conectarse a distancia mediante conexión GSM (opcional).
El sistema permite conectar entre sí hasta 4 semáforos utilizando unidades de control de última generación.
La presencia del cable de conexión garantiza una sincronización perfecta y duradera del sistema.
Las ópticas con tecnología LED permiten una excelente visibilidad en todas las condiciones de luz.
Los carros están equipados con asas y ruedas que facilitan el posicionamiento del sistema y su manipulación.

Descripción del producto:
El sistema compuesto por 2, 3 ó 4 carros móviles completos con una linterna semafórica con tres luces LED Ø 200 se utiliza en obras viales de larga duración con una restricción que implique un cambio en la calzada.
La unidad de control digital multifuncional puede gestionar entradas de control remoto o sensores externos y conectarse a distancia mediante conexión GSM (opcional).
El sistema permite conectar hasta 4 semáforos mediante unidades de control de última generación.
La presencia del cable de conexión garantiza una sincronización perfecta y duradera del sistema.
La óptica con tecnología LED permite una excelente visibilidad en todas las condiciones de luz.
Los carros están equipados con asas y ruedas para facilitar el posicionamiento del sistema y su manipulación.

Descripción de las funciones
Semáforo alterno:
debido a la falta de visibilidad recíproca entre los extremos del cuello de botella, el sentido alterno puede regularse mediante 2 o más semáforos; fuera de las zonas urbanizadas, el sistema semafórico debe ir precedido de la señal de peligro temporal "semáforo" (fig. II 404) con una luz amarilla intermitente insertada en lugar del disco de símbolos amarillo. El semáforo debe colocarse en el lado derecho a la altura de la banda de parada temporal.

Características dimensionales y técnicas
Dimensiones máximas totales del carro móvil
anchura 48 cm
profundidad 81 cm
altura 69 cm (semáforo cerrado)
altura 77 cm - 232 cm (semáforo abierto)
semáforo individual peso sin batería 32 kg
par de semáforos peso sin batería 64 kg

Características mecánicas
- carro móvil de chapa plegada a presión pintada de amarillo
;
- farolas de policarbonato de 200 mm de diámetro (homolo-
puerta);
- tubo de hierro pintado en caliente y/o galvanizado
- compartimento de pilas con cerradura;
- "semáforo principal unidad de control transmisora insertada en el interior de
una caja estanca de plástico a prueba de golpes con
tapa abrible
- "semáforo satélite": unidad de control receptora insertada en una caja estanca de plástico a prueba de golpes


Características de las linternas semafóricas
VISIBILIDAD:
la gestión automática del brillo de la lámpara permite mejorar la visibilidad en días muy luminosos y, al mismo tiempo, evitar el deslumbramiento por la noche.
El color negro de la linterna hace resaltar el color de la lámpara mejorando el contraste. Por último, la ausencia de lentes de color permite eliminar el efecto fantasma, ya que la luz reflejada por el sol no adquiere ninguna coloración.
CONSUMO:
El uso de lámparas de alta eficacia luminosa junto con la regulación automática de la intensidad permite reducir drásticamente la absorción.
Esto permite una mayor autonomía de funcionamiento al utilizar pilas más pequeñas.
Los tiempos de todos los estados de funcionamiento son programables desde un mínimo de 5 hasta un máximo de 999 segundos. El tiempo de los distintos estados del amarillo no es programable, sino que tiene una duración fija de 5 segundos.
La unidad de control está equipada con las siguientes funciones:
- Botón de encendido/apagado de la lámpara.
- Botón de activación del amarillo intermitente.
- Botón "Start" para el inicio del funcionamiento normal Pulsador "Start" para el inicio del funcionamiento normal que conoce en modo cuarzo y cable

Conjunto de pulsadores para la programación de los tiempos y el ajuste de los diferentes programas de funcionamiento disponibles:
- Modo cuarzo estándar (sin conexión por cable)
- Modo cable (en este caso, todas las funciones de programación e inicio sólo pueden realizarse desde la central maestra, mientras que todas las demás centrales conectadas en modo esclavo permanecen a la espera de las órdenes de inicio, gestión de eventuales errores y parámetros procedentes de la central maestra).
- Modo de avance de fase manual (con mando por cable o radio) sólo por cable.
- Modo manual (con filocomando o radiomando) sólo vía cable con ciclo normalmente encendido Master rojo.
- Modo manual (con filocomando o radiomando) sólo vía cable con ciclo normalmente encendido amarillo intermitente.
- Modo amarillo con amarillo antes de verde (2 segundos).

Embalaje:
Dimensiones y peso del embalaje:
caja de cartón con apertura superior:
- 51x80x h 68 cm
- peso 32,5 kg
Dimensiones y peso del palet:
- palet 80x100 cm con nr. 2 semáforos
- peso total 75 kG

Datos técnicos:
- alimentación: batería 12V 100Ah
- absorción: 2,5A @ 25W con lámpara incandescente
- absorción media 550mA con lámpara led
- carga resistiva máx: lámpara E27 - 12V - 25W
- autonomía 7 días (168 horas) con batería de 100Ah nueva y completamente cargada
- temperatura de funcionamiento: -20 °C - +70 °C

Tratamientos superficiales externos:
chapa de hierro plegada a presión y tubo de hierro pintado en caliente y/o galvanizado
