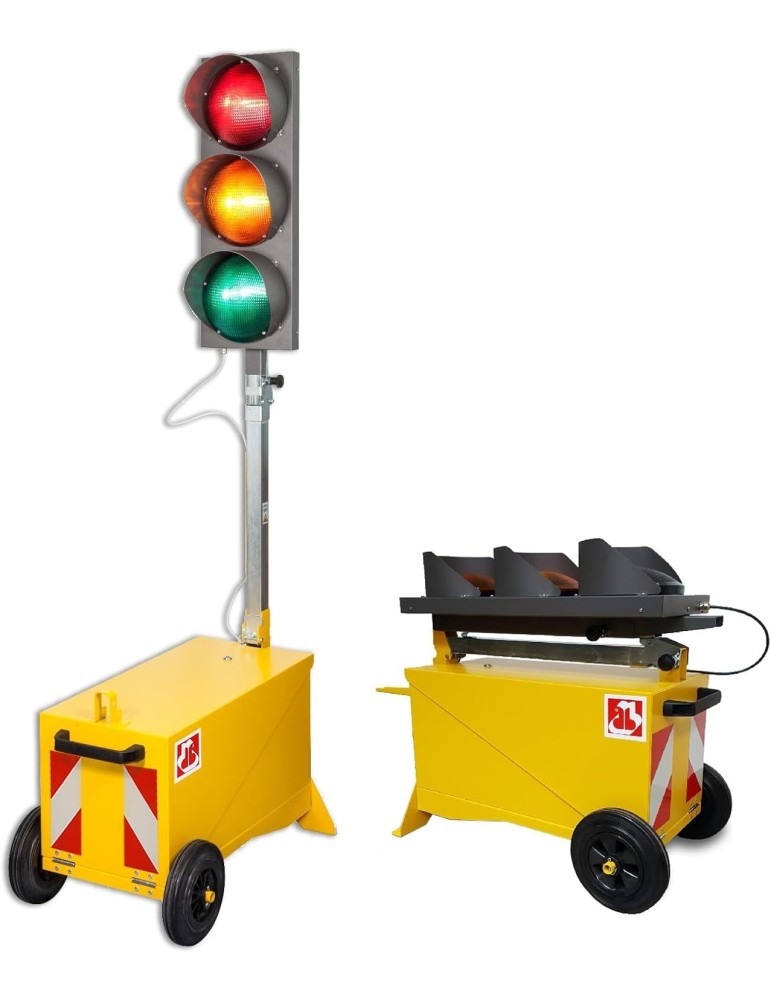

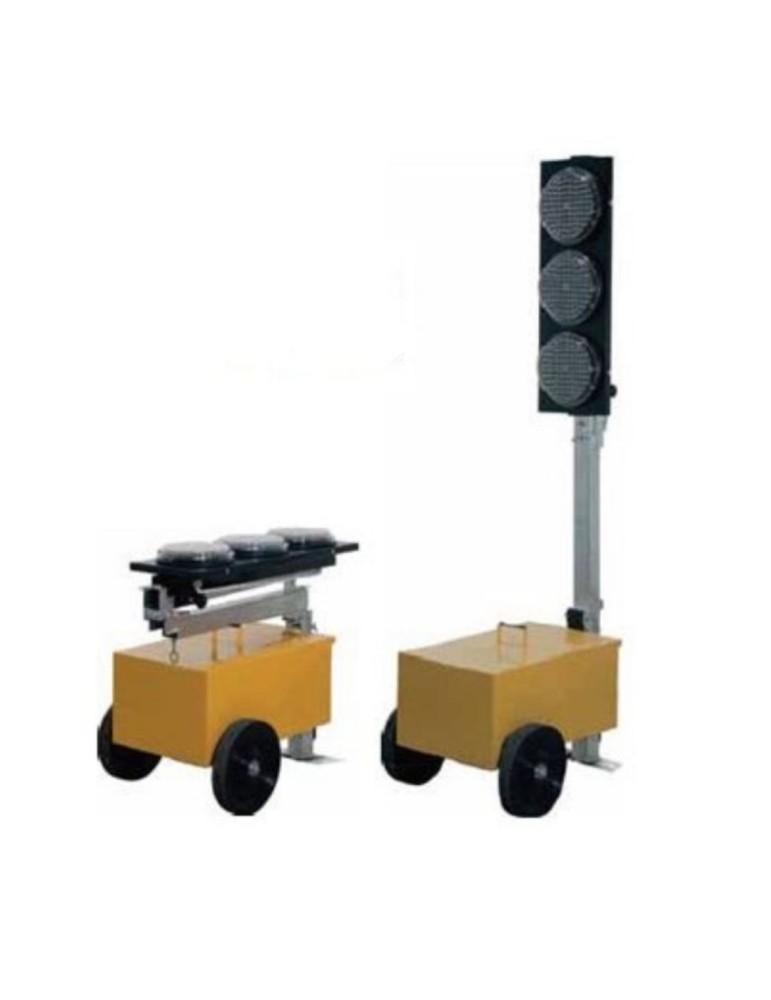

Mobiles rot-gelb-grünes LED-Ampelsystem mit drahtloser Technologie

BESCHREIBUNG:

Das System, bestehend aus 2, 3 oder 4 mobilen Straßenbahnen, komplett mit einer Ø 200 Dreilicht-LED-Ampellaterne, wird auf Langzeitbaustellen eingesetzt, wobei eine Änderung des Straßensystems entlang der Fahrbahn erforderlich ist.

Die multifunktionale digitale Steuereinheit kann Eingaben von Fernbedienung oder externen Sensoren verwalten und sich optional über eine GSM-Verbindung aus der Ferne verbinden.

Das System ermöglicht es, bis zu 4 Ampeln mit der neuesten Generation der Steuereinheiten miteinander zu verbinden.

Das Vorhandensein des Verbindungskabels garantiert eine perfekte und langanhaltende Synchronisation des Systems.

Die Optik mit LED-Technologie ermöglicht eine ausgezeichnete Sicht bei jedem Lichtverhältnis.

Die Trolleys sind mit Griffen und Rädern ausgestattet, die die Positionierung und Handhabung des Systems erleichtern.

Produktbeschreibung:

Das System, bestehend aus 2, 3 oder 4 mobilen Straßenbahnen, komplett mit einer Ampellaterne mit drei LED-Leuchten Ø 200, wird auf Langzeit-Straßenbaustellen mit einer Beschränkung eingesetzt, die eine Änderung des Straßensystems infolge der Fahrbahn mit sich bringt.

Die multifunktionale digitale Steuereinheit kann Eingaben von Fernbedienung oder externen Sensoren verwalten und sich optional über eine GSM-Verbindung aus der Ferne verbinden.

Das System ermöglicht es, bis zu 4 Ampeln mit der neuesten Generation der Steuereinheiten miteinander zu verbinden.

Das Vorhandensein des Verbindungskabels garantiert eine perfekte und langanhaltende Synchronisation des Systems.

Die Optik mit LED-Technologie ermöglicht eine ausgezeichnete Sicht bei jedem Lichtverhältnis.

Die Trolleys sind mit Griffen und Rädern ausgestattet, die die Positionierung und Handhabung des Systems erleichtern.

Funktionsbeschreibung

Abwechselnder Verkehr durch Ampeln:

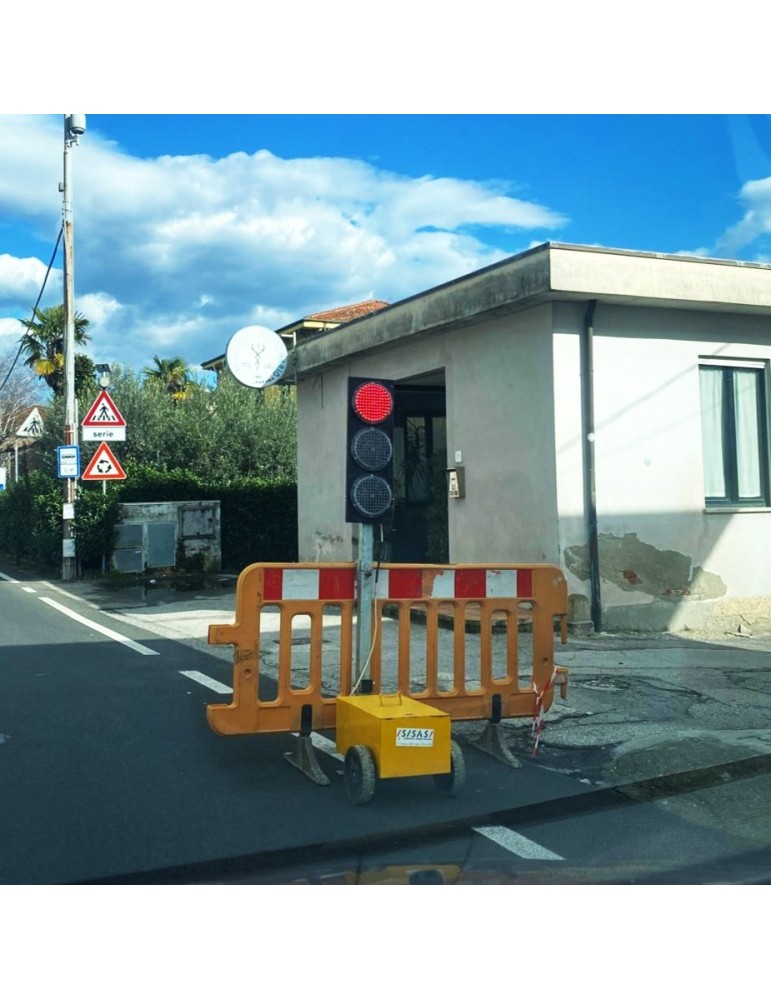

aufgrund der fehlenden Sicht zwischen den Enden des Engpasses kann die Wechselrichtung durch zwei oder mehr Ampeln geregelt werden; Außerhalb der bebauten Gebiete muss dem Ampelsystem das temporäre Gefahrenschild "Traffic Amp" (Abb. II 404) mit einer blinkenden gelben Ampel anstelle der gelben Scheibe des Symbols vorangestellt werden. Die Ampel muss auf der rechten Seite, an der provisorischen Haltestreifen, platziert werden.

Dimensionelle und technische Eigenschaften

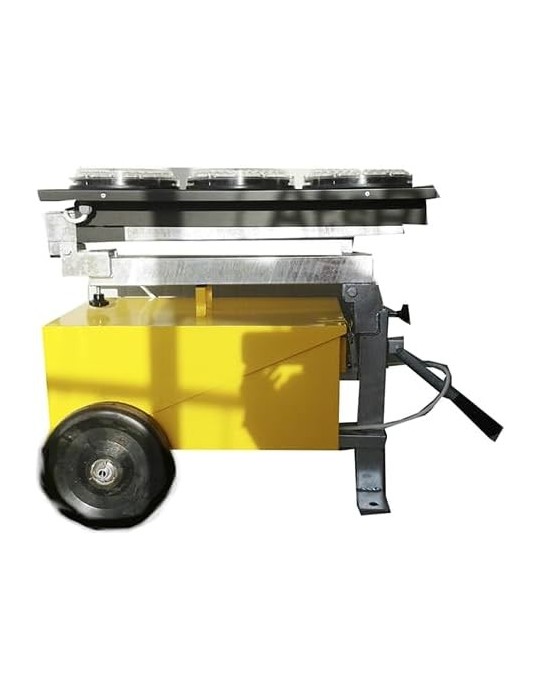

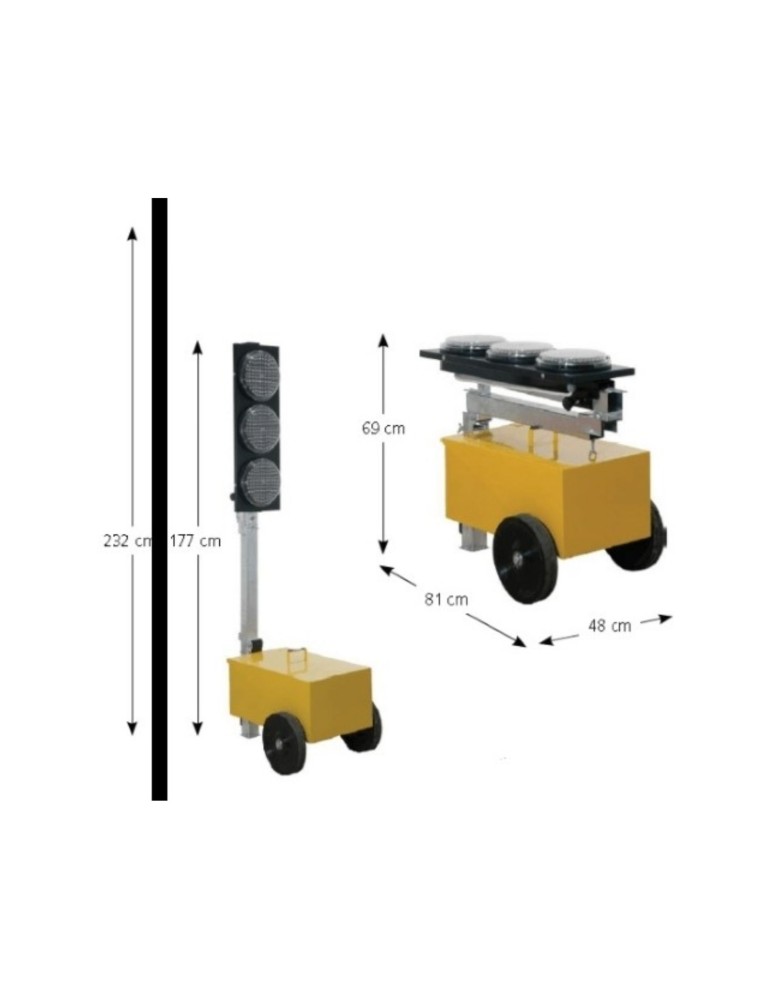

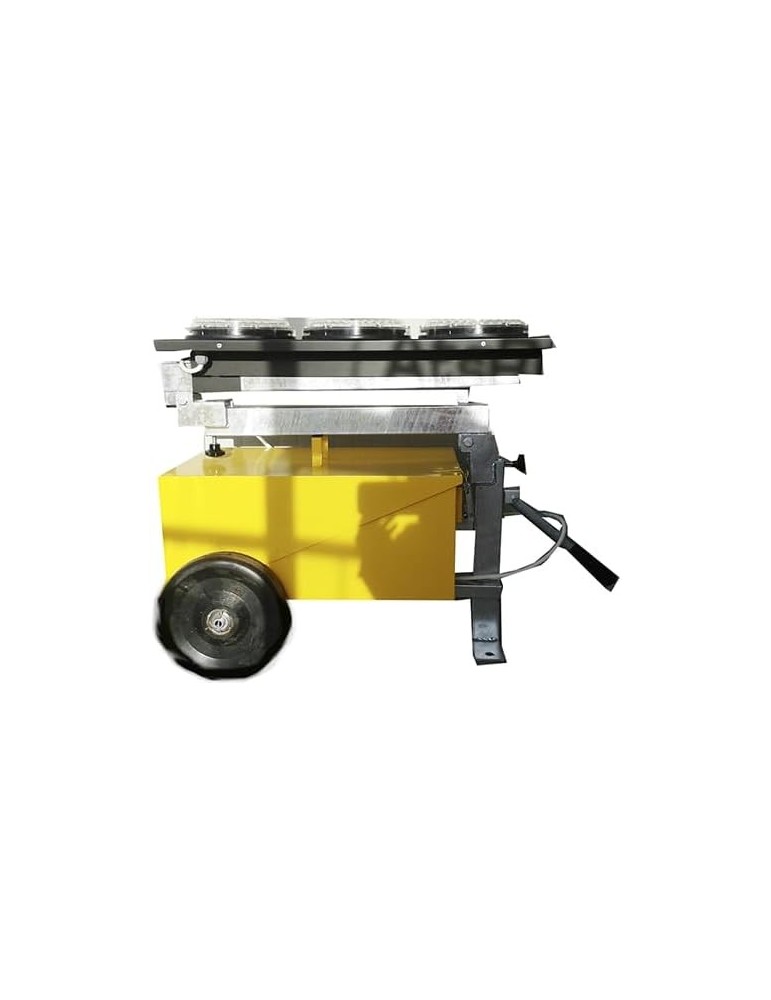

Maximale Abmessungen des mobilen Trolleys:

Breite 48 cm

Tiefe 81 cm

Höhe 69 cm (Ampel geschlossen)

Höhe 77 cm – 232 cm (Ampel geöffnet)

Einzelne Ampelgewicht ohne Batterie 32 kg

Gewicht des Ampelpaares ohne Batterie 64 kg

Mechanische Eigenschaften

• Mobiler Wagen aus feuerlackiertem, pressgebogenem Blech

Gelb in der Farbe;

• Polycarbonat-Ampellaternen mit einem Durchmesser von 200 mm (homo-

Tor);

• heiß lackierte und/oder heißverzinkte Eisenrohre

• abschließbares Batteriefach;

• "Hauptampel": Sendersteuerung wird im Inneren eingesetzt

von einem versiegelten Behälter aus stoßfestem Kunststoffmaterial mit

Öffnebarer Deckel

• "Satellitenampel": Empfängersteuerungseinheit auf eine Box eingefügt

Stoßfeste Kunststoffdichtung

Merkmale von Ampellaternen

SICHTBARKEIT:

Die automatische Helligkeitsregelung der Lampen ermöglicht es Ihnen, die Sicht an sehr hellen Tagen zu verbessern und gleichzeitig Blendung nachts zu vermeiden.

Die schwarze Färbung der Laterne hebt die Farbe der Lampe hervor, da sie den Kontrast verbessert. Schließlich ermöglicht das Fehlen farbiger Linsen, den Geistereffekt zu eliminieren, da das von der Sonne reflektierte Licht keine Farbe annimmt.

KONSUM:

Der Einsatz von Lampen mit hoher Leuchtkraft in Kombination mit automatischer Helligkeitseinstellung ermöglicht eine drastische Reduzierung der Absorption.

Diese Zahl ermöglicht eine längere Betriebszeit bei Verwendung kleinerer Batterien.

Die Zeiten aller Betriebszustände können von mindestens 5 bis maximal 999 Sekunden programmiert werden. Die Zeit der verschiedenen gelben Zustände ist nicht programmierbar, sondern hat eine feste Dauer von 5 Sekunden.

Die Steuereinheit ist mit folgenden Funktionen ausgestattet:

- Lampen-Ein/Aus-Knopf.

- Blinkender gelber Aktivierungsknopf.

- "Start"-Taste zum Starten des normalen Betriebs im Quarzmodus dieses Kabels

Ein Satz von Tasten zum Einstellen der Zeiten und zur Einstellung der verschiedenen verfügbaren Betriebssysteme:

- Standard-Quarzmodus (ohne Verbindungskabel)

- Kabelmodus (in diesem Fall können alle Programmierungs- und Startfunktionen nur über die Hauptsteuereinheit ausgeführt werden, während alle anderen im Slave-Modus verbundenen Steuereinheiten auf Startbefehle, Fehlermanagement und Parameter vom Master warten).

- Modus mit manuellem Phasenübergang (mit kabelgebundener Steuerung oder Funksteuerung) nur über Kabel.

- Manueller Modus (mit kabelgebundener Steuerung oder Fernbedienung) nur über Kabel, wobei der Zyklus normalerweise auf Master-Rot steht.

- Manueller Modus (mit kabelgebundener Steuerung oder Fernbedienung) nur über Kabel, wobei der Zyklus normalerweise auf gelb blinkt.

- Osteuropa: Gelber Modus mit Gelb vor Grün (2 Sekunden).

Verpackung:

Verpackungsmaße und Gewicht:

Kartonschachtel mit oberer Öffnung:

- 51x80x h 68 cm

- Gewicht 32,5 kg

Palettenmaße und Gewicht:

- Palette 80x100 cm mit Nr. 2 Ampeln

- Gesamtgewicht 75 kG

Technische Daten:

• Stromversorgung: 12V 100Ah Batterie

• Stromverbrauch: 2,5A @ 25W mit Glühlampe

• Durchschnittliche Absorption von 550 mA mit LED-Lampe

• Maximale Widerstandslast: E27-Lampe - 12V - 25W

• 7 Tage (168 Stunden) mit einer neuen und voll aufgeladenen 100-Ah-Batterie

• Arbeitstemperatur: -20 °C - +70 °C

Äußere Oberflächenbehandlungen:

Pressgebogene Eisenblech und heißgetauchte lackierte und/oder heißverzinkte Eisenrohre
