Señal de tráfico de diámetro. 60 cm clase 1 fig. 65" Tránsito prohibido a vehículos con un ancho superior a ... m "

Características:

NOMBRE: Diámetro disco. 60 cm clase 1 fig. 65" Tránsito prohibido a vehículos con un ancho superior a ... m "

DATOS GENERALES:

• Figura de referencia: II 65
• Clase: 1 (Carteles de prohibición)
• Forma: Disco circular
• Diámetro: 60 cm (600 mm) – tamaño estándar para carreteras ordinarias
• Material: chapa galvanizada o aluminio con película reflectante clase 1
• Refrangibilidad: Clase 1 = nivel estándar de reflexión de luz

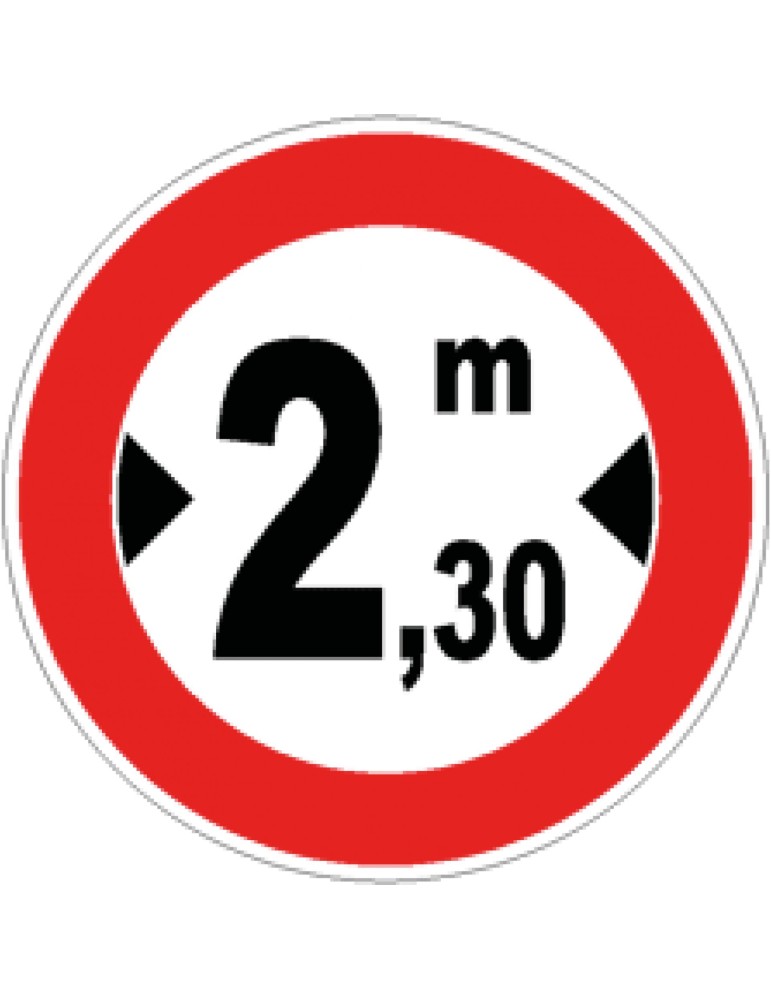

DESCRIPCIÓN GRÁFICA:
Estructura y colores

• Base: Blanco reflectante
• Borde: Rojo reflectante, aproximadamente 10 mm de grosor

Símbolo central:
• En el centro del disco hay una flecha negra horizontal de doble punta, una apuntando a la izquierda y otra a la derecha (↔), indicando el ancho.
• Arriba o debajo de la flecha se muestra, en letras negras, la medida límite de ancho expresada en metros (por ejemplo, "2,30 m", "2,50 m", etc.).
• Los dígitos y la letra "m" están proporcionados para facilitar la lectura de distancias.


SIGNIFICADO Y PRESCRIPCIÓN:

• El cartel prohíbe el tránsito de vehículos (y grupos de vehículos) que tengan un ancho total mayor que el indicado en metros.
• El límite indicado se refiere al ancho efectivo máximo del vehículo o complejo, incluyendo cualquier carga sobresaliente.

Los siguientes pueden transitar:

• Todos los vehículos con un ancho igual o menor que el valor indicado.

Los siguientes no pueden transitar:

• Vehículos o complejos de vehículos (por ejemplo, camiones, furgonetas, maquinaria agrícola, autobuses, camiones) que superen el límite indicado, incluso solo unos pocos centímetros.


USO Y POSICIONAMIENTO:

• Se encuentra al inicio de tramos de carretera, puentes, túneles o pasajes estrechos donde la anchura útil no permite el tránsito seguro de vehículos más anchos que el límite indicado.
• Puede ir acompañada de paneles complementarios que especifiquen, por ejemplo:

"por km 2,5" (prórroga de la prohibición),
"excepto autorizado",
o en otros casos especiales.

Instalación estándar:

• Lado derecho de la calzada, a una distancia y altura que sean visibles desde al menos 100 m.
• Altura inferior del borde respecto al suelo: 1,5 – 2,2 m.


REFERENCIAS REGULATORIAS:

Código de Carretera:

• Art. 116, Art. 120 (límites sobre la forma y masa de los vehículos)
• Artículos 6 y 7 (restricciones de tráfico)
• Reglamento de Aplicación (Decreto Presidencial 495/1992):
• Anexo II – Tabla de señales de prohibición, Figura II 65


EJEMPLO:

Ejemplo de inscripción en el cartel:
• "2,30 m"
• Esto significa que los vehículos con una anchura superior a 2,30 metros no pueden pasar.
