Dique du panneau routier diam. 60 cm classe 1 fig. 65" interdit aux véhicules d’une largeur supérieure à ... m "

Caractéristiques :

NOM : Diamètre discale. 60 cm classe 1 fig. 65" interdit aux véhicules d’une largeur supérieure à ... m "

DONNÉES GÉNÉRALES :

• Figure de référence : II 65
• Classe : 1 (panneaux de prohibition)
• Forme : Disque circulaire
• Diamètre : 60 cm (600 mm) – taille standard pour les routes ordinaires

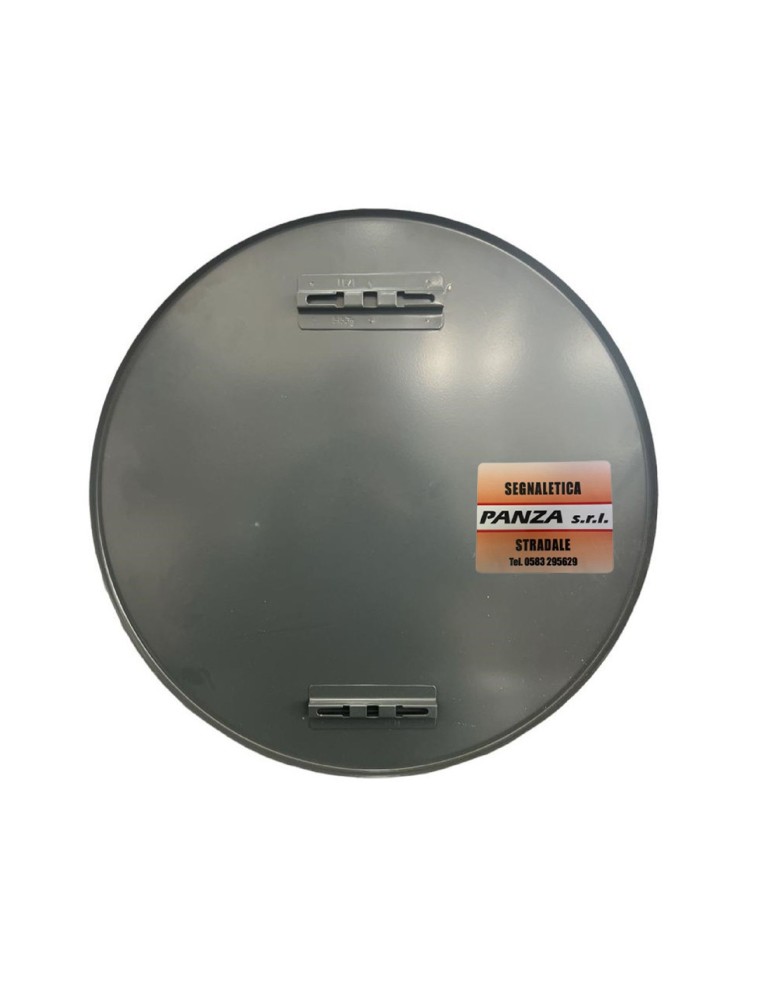

• Matériau : tôle galvanisée ou aluminium avec film réfléchissant de classe 1
• Réfractionnabilité : Classe 1 = niveau standard de réflexion de la lumière


DESCRIPTION GRAPHIQUE :
Structure et couleurs

• Base : Blanc réfléchissant
• Bord : rouge réfléchissant, environ 10 mm d’épaisseur

Symbole central :
• Au centre du disque se trouve une flèche noire horizontale à double pointe, l’une pointant vers la gauche et l’autre vers la droite (↔), indiquant la largeur.
• Au-dessus ou en dessous de la flèche est indiquée, en lettres noires, la mesure de largeur limite exprimée en mètres (par exemple « 2,30 m », « 2,50 m », etc.).
• Les chiffres et la lettre « m » sont proportionnés pour la lisibilité de la distance.


SIGNIFICATION ET PRESCRIPTION :

• Le panneau interdit le transit de véhicules (et de groupes de véhicules) dont la largeur totale est supérieure à celle indiquée en mètres.
• La limite indiquée fait référence à la largeur effective maximale du véhicule ou du complexe, y compris les charges en dépassance.

Les éléments suivants peuvent transiter :

• Tous les véhicules dont la largeur est égale ou inférieure à la valeur indiquée.

Les éléments suivants ne peuvent pas transiter :

• Véhicules ou complexes de véhicules (par exemple camions, fourgonnettes, machines agricoles, bus, camions) qui dépassent la limite indiquée, même de quelques centimètres seulement.


UTILISATION ET POSITIONNEMENT :

• Il est situé au début de sections de route, de ponts, de tunnels ou de passages étroits où la largeur utile ne permet pas le transit sûr de véhicules dépassant la limite indiquée.
• Elle peut être accompagnée de panneaux complémentaires qui spécifient, par exemple :

« par km 2,5 » (prolongation de l’interdiction),
« sauf autorisation »,
ou d’autres cas particuliers.

Installation standard :

• Côté droit de la chaussée, à une distance et à une hauteur visibles depuis au moins 100 m.
• Hauteur inférieure des bords par rapport au sol : 1,5 – 2,2 m.


RÉFÉRENCES RÉGLEMENTAIRES :

Code de la route :

• Art. 116, art. 120 (limites sur la forme et la masse des véhicules)
• Articles 6 et 7 (restrictions de circulation)
• Règlement d’application (décret présidentiel 495/1992) :
• Annexe II – Tableau des panneaux d’interdiction, Figure II 65


EXEMPLE :

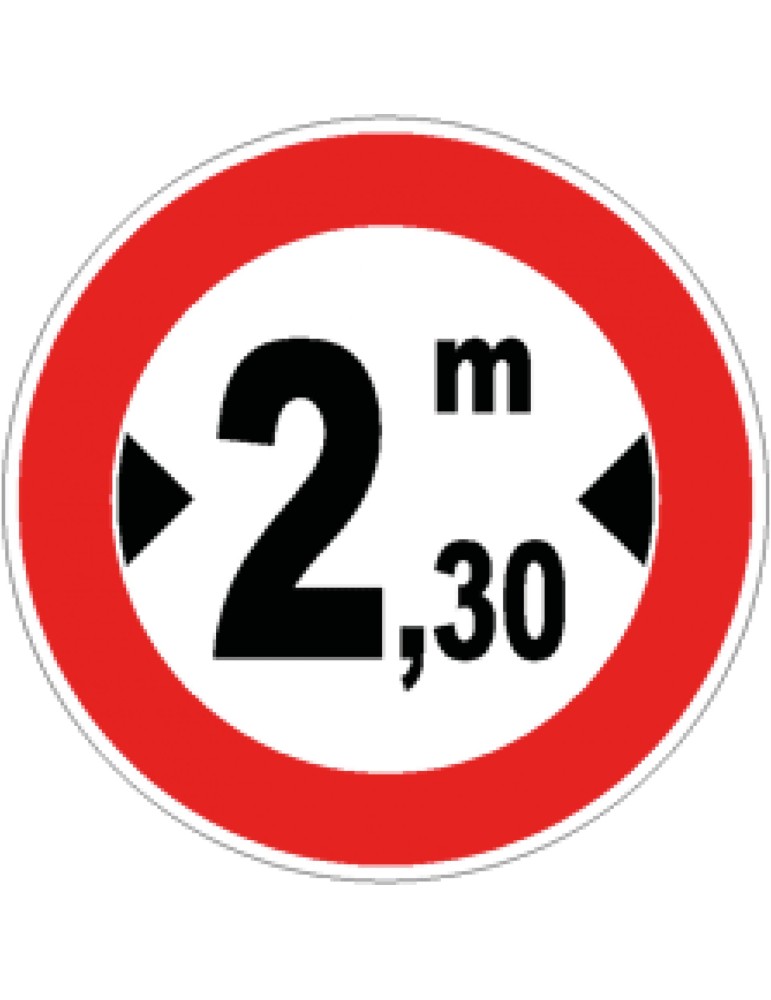

Exemple d’inscription sur le panneau :
• « 2,30 m »
• Cela signifie que les véhicules de plus de 2,30 mètres de largeur ne peuvent pas passer.
