Segnale stradale triangolo lato 90 in ferro classe 1 fig. 9 " passaggio a livello senza barriere "

NOME: Triangolo lato 90 in ferro classe 1 fig. 8 " passaggio a livello con barriere "

• Segnale di pericolo – Passaggio a livello senza barriere

• Figura II.9 – Triangolo lato 90 cm in ferro, rifrangente classe 1

Descrizione generale:

• Il cartello triangolare corrispondente alla figura II.9 del Codice della Strada segnala all’utente la presenza di un passaggio a livello privo di barriere o semibarriere.

• È un segnale di pericolo, da installare prima dell’attraversamento ferroviario per avvisare della possibilità di incrocio con linea ferroviaria non protetta.

Caratteristiche tecniche:

• Tipo: Segnale di pericolo

• Figura:II.9 – Passaggio a livello senza barriere

• Forma: Triangolo equilatero con vertice verso l’alto

• Dimensione: Lato 90 cm

• Materiale: Ferro zincato, spessore 10/10 mm (lamiera scatolata)

• Pellicola rifrangente: Classe 1 (rifrangenza standard RA1)

• Colore fondo: Bianco rifrangente

• Cornice: Bordo rosso

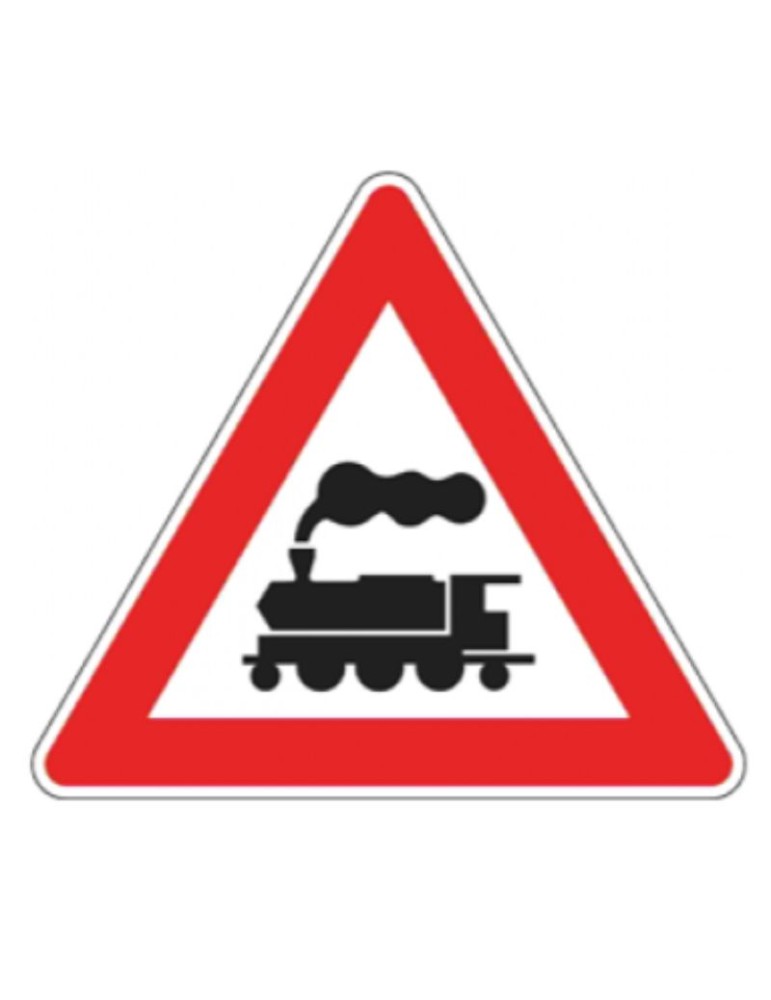

• Pittogramma: Simbolo nero che rappresenta un binario senza barriera

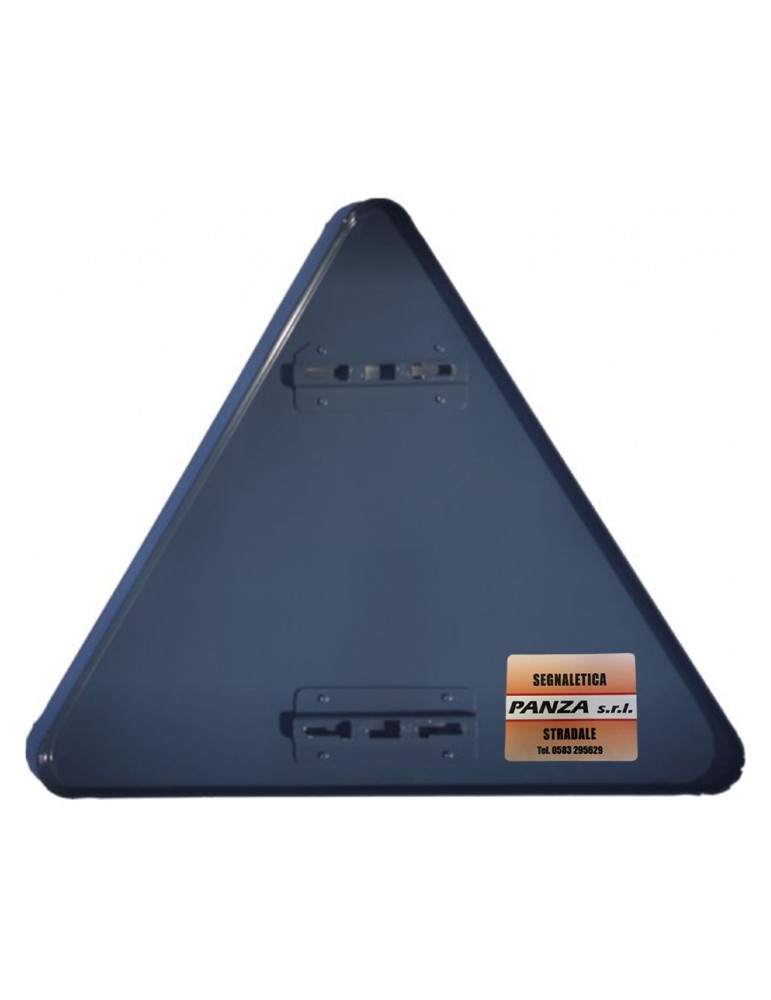

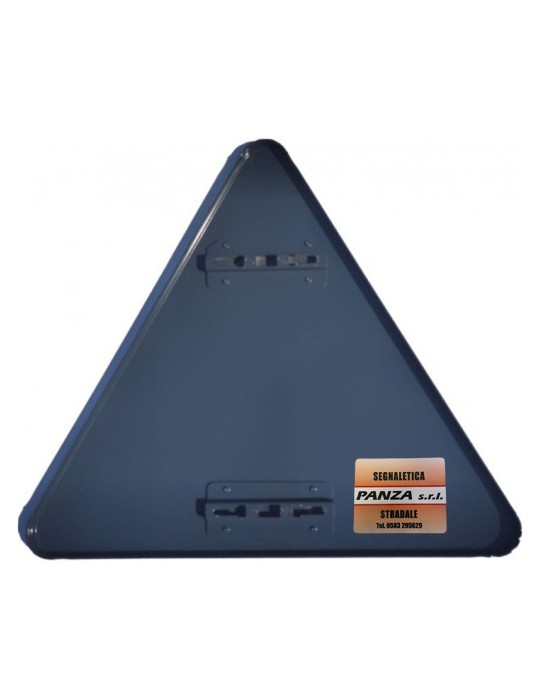

• Montaggio: Con attacchi posteriori (fori o canaline) per fissaggio su palo

Utilizzo previsto:

Questo segnale viene installato:

• In prossimità di attraversamenti ferroviari privi di barriere (linee secondarie, passaggi custoditi manualmente o incustoditi);

• Su strade urbane ed extraurbane, specialmente in zone rurali o industriali;

• In abbinamento con dispositivi acustici o luminosi (luci rosse lampeggianti o campanelle).

Conformità normativa:

• Codice della Strada: Art. 44 e Art. 39, D.Lgs. 285/1992

• Regolamento di esecuzione: D.P.R. 495/1992 – Figura II.9

• Normativa tecnica: UNI EN 12899-1 (segnaletica verticale permanente)

Installazione consigliata:

• Altezza minima da terra al bordo inferiore: 150 cm

• Visibilità minima in condizioni normali: 150 metri

• Fissaggio su palo zincato, recinzione o struttura permanente

Note:

• Esistono versioni con pellicola di classe 2 (alta rifrangenza) per ambienti critici o con scarsa illuminazione.

• Può essere integrato con altri segnali (tipo croce di S. Andrea, stop, segnali acustici/luminosi).
