Cartello stradale disco diam. 60 cm classe 1 fig. 66 " transito vietato ai veicoli con altezza superiore a ... m "

Caratteristiche:

NOME: Disco diam. 60 cm classe 1 fig. 66 " transito vietato ai veicoli con altezza superiore a ... m "

DATI GENERALI:

• Figura di riferimento: II 66
• Classe: 1 (Segnali di divieto)
• Forma: Circolare
• Diametro: 60 cm (600 mm) – dimensione standard per la maggior parte delle strade

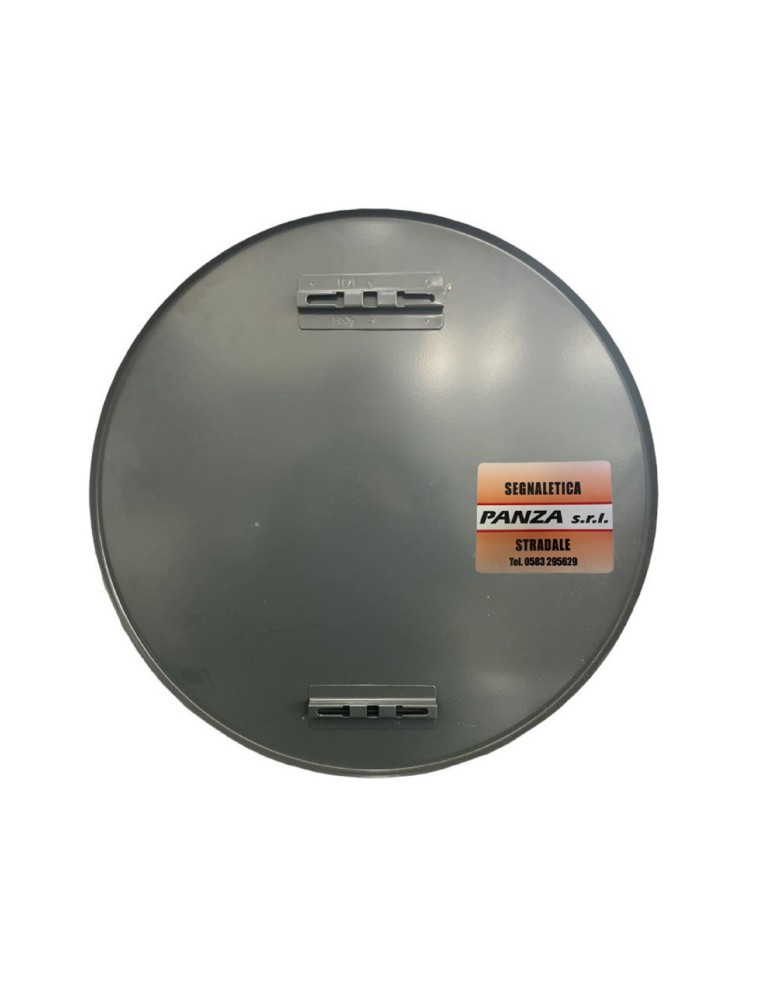

• Materiale: Lamiera zincata o alluminio con pellicola rifrangente classe 1 (riflettenza standard)
• Categoria: Segnali di prescrizione – Divieto

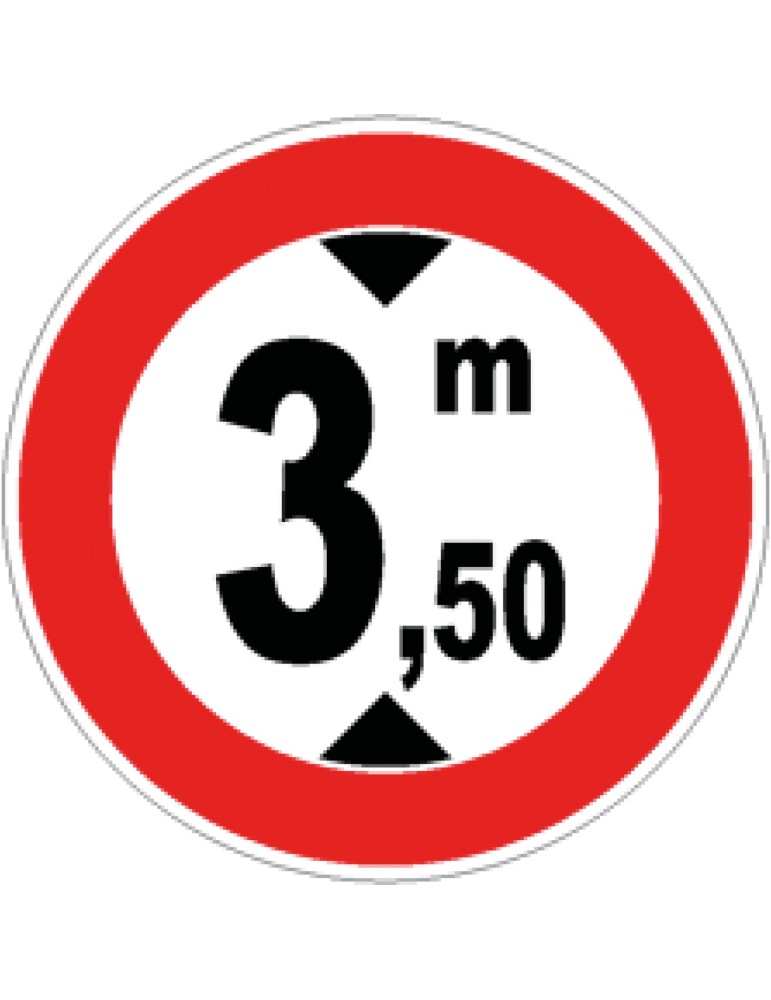

DESCRIZIONE GRAFICA:
Struttura e colori:

• Fondo: Bianco rifrangente.
• Bordo: Rosso rifrangente (spessore indicativo: 10 mm).

Simbolo:

• Al centro del disco è rappresentata una doppia freccia nera verticale, con le punte opposte (↑↓), indicante l’altezza complessiva del veicolo.
• Tra le due frecce, o immediatamente accanto, è riportato il valore limite di altezza, espresso in metri (es. “3,50 m”, “4,00 m”, ecc.).
• Le cifre e la lettera “m” sono nere, proporzionate per la visibilità a distanza.


SIGNIFICATO E PRESCRIZIONE:

• Il segnale vieta il transito ai veicoli o complessi di veicoli aventi altezza complessiva superiore a quella indicata, compreso l’eventuale carico.

Possono transitare:

• Tutti i veicoli con altezza totale uguale o inferiore al valore riportato.

Non possono transitare:

• Veicoli più alti del limite (es. camion con cassoni alti, autocarri con carichi sporgenti, autobus a due piani, ecc.), per rischio di urto con strutture sovrastanti.


IMPIEGO E POSIZIONAMENTO:

• Il segnale è posto prima di sottopassi, gallerie, ponti, cavalcavia, portali o strutture che presentano un’altezza utile ridotta.
• Spesso è ripetuto in anticipo, accompagnato da pannelli integrativi indicanti la distanza dal punto critico (es. “a 200 m”).
• Può essere integrato da un cartello di avviso con la dicitura “altezza limitata” o da dispositivi luminosi o meccanici in zone a rischio urto.

Installazione standard:

• Lato destro della carreggiata (talvolta anche ripetuto a sinistra o sopra la corsia).
• Altezza del bordo inferiore dal suolo: tra 1,5 e 2,2 m.
• Distanza di avvistamento: almeno 100 m.


RIFERIMENTI NORMATIVI:

Codice della Strada:

• Art. 6 e 7 → Limitazioni alla circolazione.
• Art. 140 e seguenti → Segnaletica stradale.
• Regolamento di esecuzione (D.P.R. 495/1992):
• Allegato II – Segnali di divieto, figura II 66.


ESEMPIO:

Indicazione tipica sul segnale:
 “3,50 m”
• Significa: vietato il transito ai veicoli con altezza complessiva superiore a 3,50 metri.
