Cartello stradale disco diam. 60 cm classe 1 fig. 67 " transito vietato ai veic. o comples. aventi lunghe. superiore a ... m "

Caratteristiche:

NOME: Disco diam. 60 cm classe 1 fig. 67 " transito vietato ai veicoli o complessi aventi lunghezza superiore a ... m "

DATI GENERALI:

• Figura di riferimento: II 67
• Classe: 1 – Segnali di divieto
• Categoria: Segnale di prescrizione (divieto permanente o temporaneo)
• Forma: Disco circolare
• Diametro: 60 cm (600 mm)

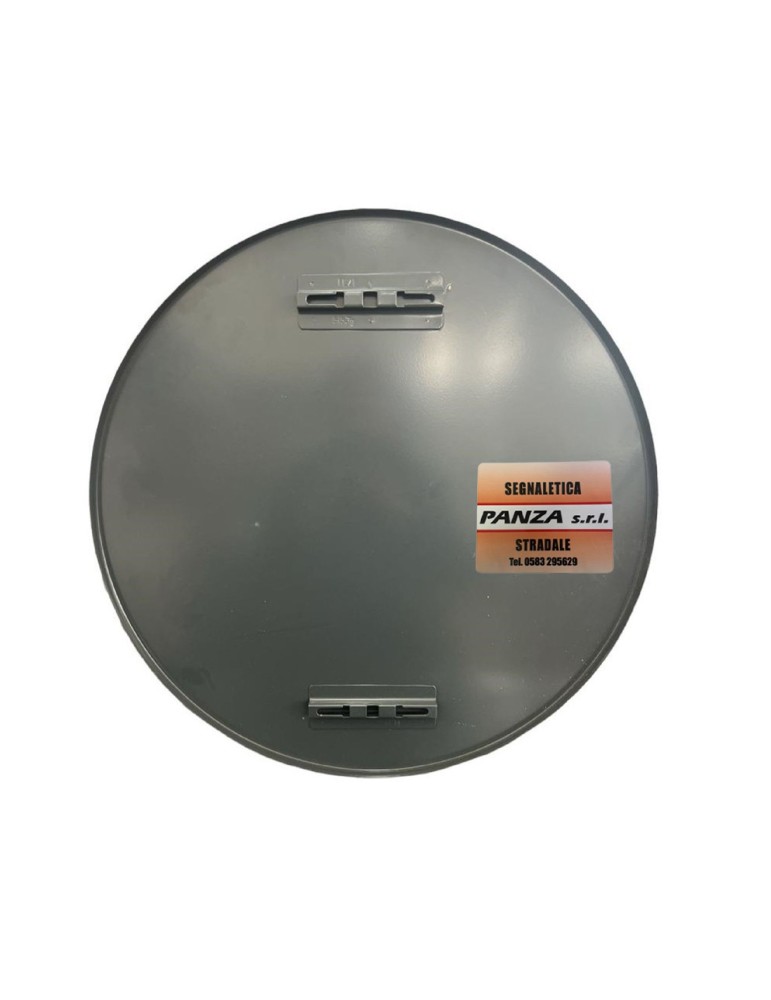

• Materiale: Lamiera zincata o alluminio con pellicola rifrangente classe 1 (visibilità standard)

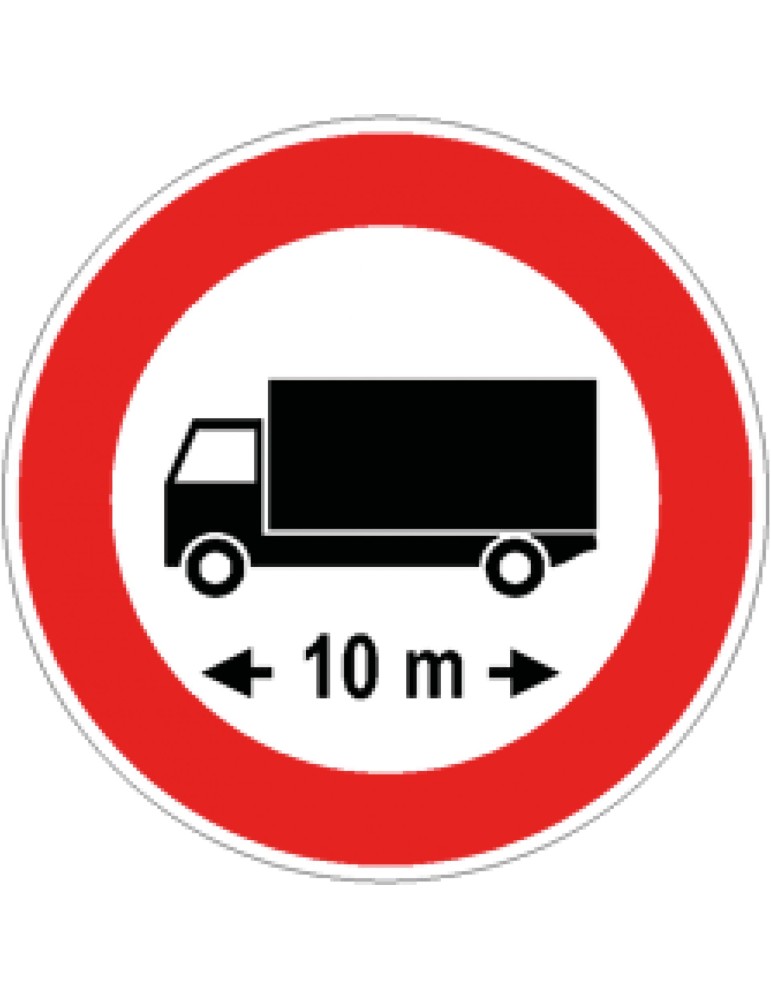

DESCRIZIONE GRAFICA:
Struttura e colori:

• Fondo: Bianco rifrangente.
• Bordo: Rosso rifrangente (spessore di circa 10 mm).

Simbolo centrale:

• Una freccia orizzontale nera a doppia punta (↔), indicante la lunghezza complessiva del veicolo o del convoglio.
• Sulla freccia o subito sotto è riportata la misura limite di lunghezza, espressa in metri (es. “10,00 m”, “12,00 m”, ecc.).
• Le cifre e la lettera “m” sono di colore nero, grandi e leggibili a distanza.

Aspetto generale:

• Il disegno è semplice e chiaro, conforme agli standard di leggibilità anche in condizioni di visibilità ridotta.


SIGNIFICATO E PRESCRIZIONE:

• Il segnale vieta il transito ai veicoli singoli o ai complessi di veicoli (autotreni, autoarticolati, ecc.) la cui lunghezza complessiva supera il valore indicato.

È consentito il transito:

• Ai veicoli e complessi con lunghezza totale uguale o inferiore al valore indicato.

È vietato il transito:

• Ai veicoli e complessi con lunghezza superiore a quella indicata, anche se solo di pochi centimetri.


Scopo del divieto:

Prevenire situazioni di pericolo o intralcio in presenza di:

• Strade strette o tortuose (curve strette, tornanti, gallerie, ponti),
• Zone urbane con spazi di manovra ridotti,
• Intersezioni dove i veicoli lunghi non possono curvare in sicurezza.


INSTALLAZIONE E IMPIEGO:

• Posizionamento: lato destro della carreggiata (eventualmente ripetuto a sinistra o sopra la corsia).
• Altezza del bordo inferiore dal suolo: tra 1,50 e 2,20 m.
• Visibilità minima: almeno 100 m di distanza di avvistamento.
• Può essere anticipato da un segnale di preavviso (con pannello integrativo tipo “a 500 m”).
• Può essere corredato da pannelli integrativi con eccezioni (es. “eccetto autobus di linea”, “eccetto autorizzati”).


RIFERIMENTI NORMATIVI:

Codice della Strada:
• Art. 6 e 7 → Limitazioni alla circolazione.
• Art. 140 e seguenti → Segnaletica stradale.
• Regolamento di esecuzione (D.P.R. 495/1992):
• Allegato II – Segnali di prescrizione, figura II 67.


ESEMPIO PRATICO:

Indicazione sul segnale:
 “10,00 m”
• Significato: È vietato il transito ai veicoli o complessi di veicoli che abbiano una lunghezza complessiva superiore a 10,00 metri.
