Cartello stradale disco diam. 60 cm classe 1 fig. 65 " transito vietato ai veicoli con larghezza superiore a ... m "

Caratteristiche:

NOME: Disco diam. 60 cm classe 1 fig. 65 " transito vietato ai veicoli con larghezza superiore a ... m "

DATI GENERALI:

• Figura di riferimento: II 65
• Classe: 1 (Segnali di divieto)
• Forma: Disco circolare
• Diametro: 60 cm (600 mm) – misura standard per strade ordinarie

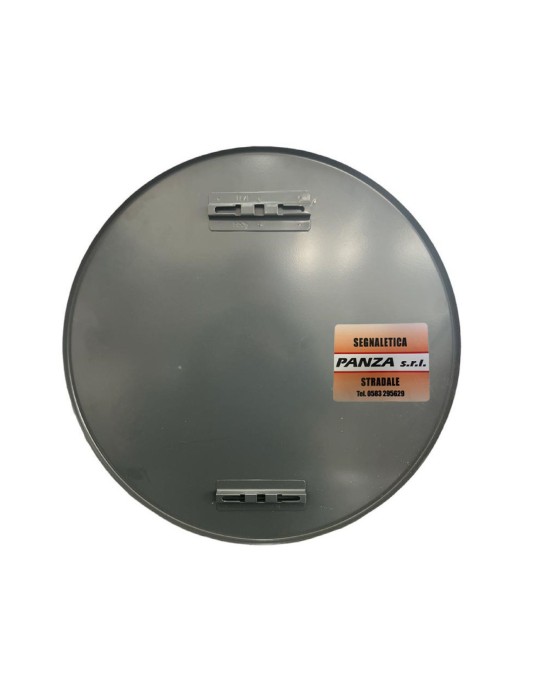

• Materiale: Lamiera zincata o alluminio con pellicola rifrangente classe 1
• Rifrangibilità: Classe 1 = livello standard di riflessione luminosa

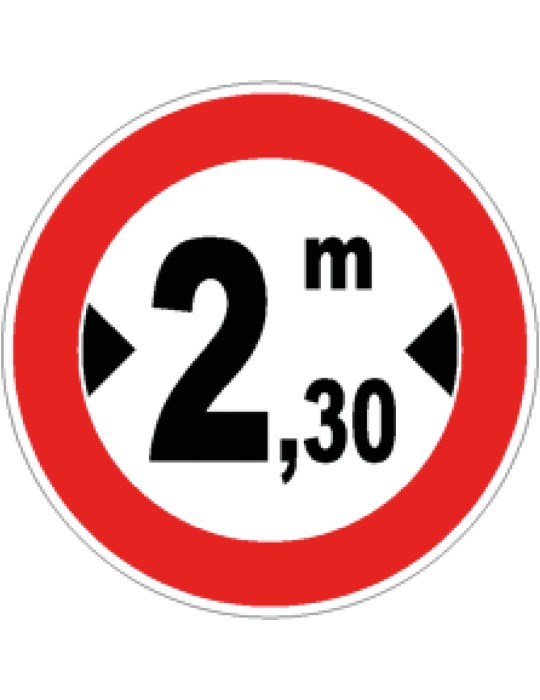

DESCRIZIONE GRAFICA:
Struttura e colori

• Fondo: Bianco rifrangente
• Bordo: Rosso rifrangente, spessore circa 10 mm

Simbolo centrale:
• Al centro del disco è raffigurata una freccia nera orizzontale a doppia punta, una rivolta verso sinistra e una verso destra (↔), indicante la larghezza.
• Sopra o sotto la freccia è riportata, in caratteri neri, la misura limite di larghezza espressa in metri (es. “2,30 m”, “2,50 m”, ecc.).
• Le cifre e la lettera “m” sono proporzionate per la leggibilità a distanza.


SIGNIFICATO E PRESCRIZIONE:

• Il segnale vieta il transito ai veicoli (e complessi di veicoli) che hanno una larghezza complessiva superiore a quella indicata in metri.
• Il limite indicato si riferisce alla larghezza massima effettiva del veicolo o complesso, inclusi eventuali carichi sporgenti.

Possono transitare:

• Tutti i veicoli con larghezza uguale o inferiore al valore indicato.

Non possono transitare:

• Veicoli o complessi di veicoli (es. camion, furgoni, macchine agricole, autobus, autotreni) che superano il limite indicato, anche solo di pochi centimetri.


IMPIEGO E POSIZIONAMENTO:

• È collocato all’inizio di tratti di strada, ponti, gallerie o passaggi stretti dove la larghezza utile non consente il transito in sicurezza di veicoli più larghi del limite indicato.
• Può essere accompagnato da pannelli integrativi che specificano, ad esempio:

“per km 2,5” (estensione del divieto),
“eccetto autorizzati”,
o altri casi particolari.

Installazione standard:

• Lato destro della carreggiata, a distanza e altezza tali da essere visibile da almeno 100 m.
• Altezza bordo inferiore dal suolo: 1,5 – 2,2 m.


RIFERIMENTI NORMATIVI:

Codice della Strada:

• Art. 116, art. 120 (limiti di sagoma e massa dei veicoli)
• Art. 6 e 7 (limitazioni alla circolazione)
• Regolamento di esecuzione (D.P.R. 495/1992):
• Allegato II – Tavola dei segnali di divieto, figura II 65


ESEMPIO:

Esempio di iscrizione sul segnale:
• “2,30 m”
• Significa che non possono transitare veicoli di larghezza superiore a 2,30 metri.
