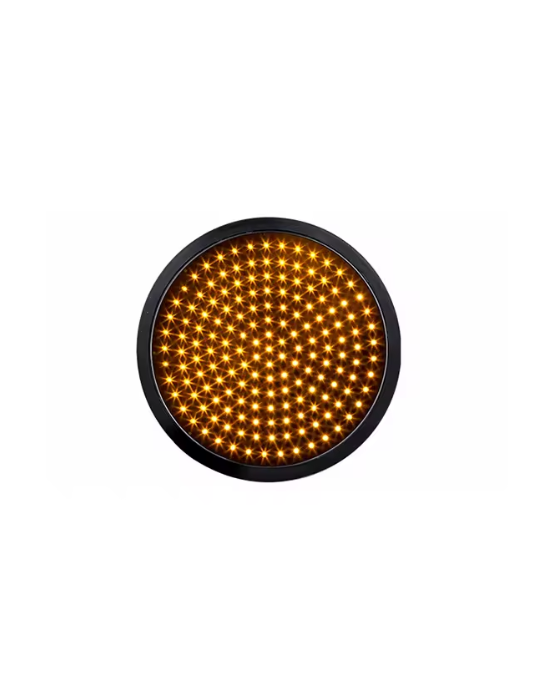

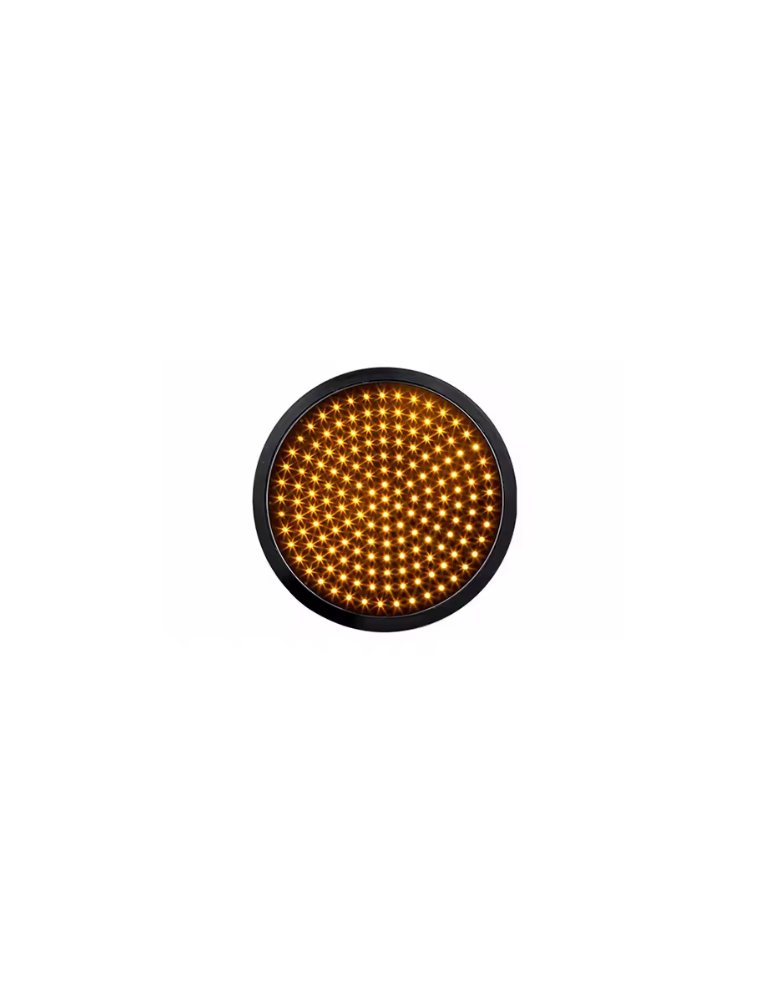

Ottica led diametro 200 mm - gialla

Caratteristiche: Ottica led diametro 200 mm - gialla, con impiego per segnaletica stradale temporanea.

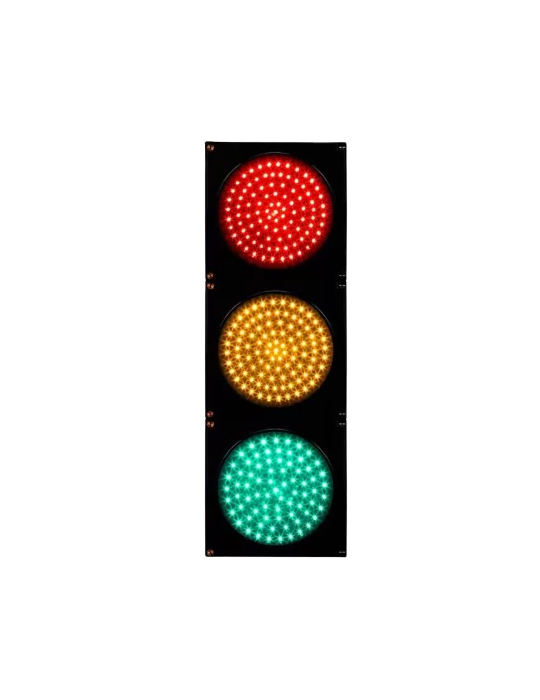

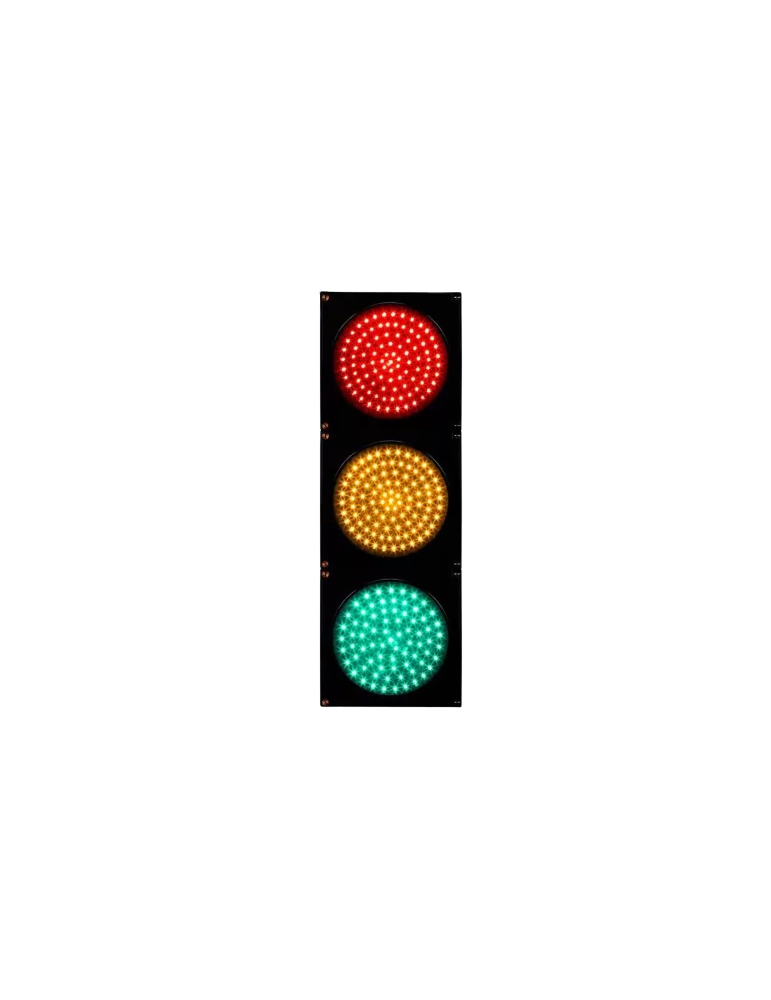

Questa luce è appositamente progettata per sostituire o riparare un semaforo basato su luci a LED. Controlla se il semaforo è compatibile con questo modulo.

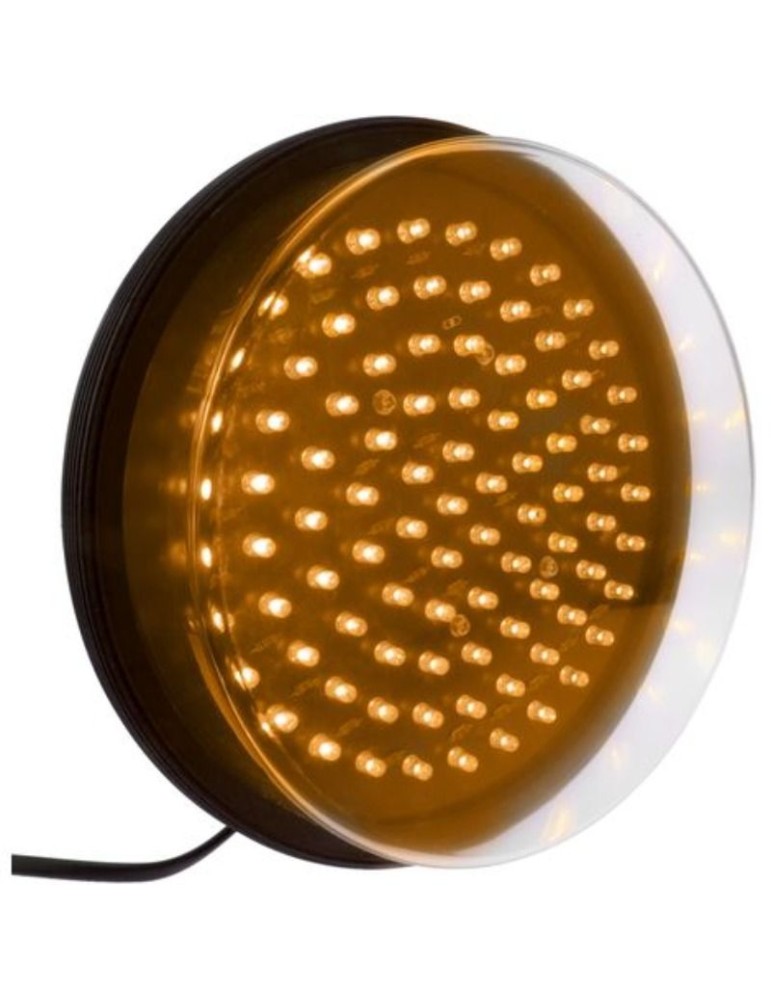

Viene fornito un modulo chiuso, con le ottiche frontali, le luci LED e l'elettronica. Custodia in plastica PE nera resistente ai raggi UV. Resistenza IP65 all'acqua e all'umidità. Predisposto per essere installato all'esterno.

Collegamento interno tramite morsetti elettrici. Modello per collegamento ad un impianto elettrico a 220 VAC. Dispone di 2 terminali di connessione.

Diametro dell'ottica frontale: 185 mm. Diametro massimo: 210 mm. Profondità totale: 90 mm.

Luce sostitutiva LED gialla. Consumo: 5,8 W circa.

Temperatura di lavoro: -40 ºC ~ + 80 ºC.

Il lampeggiatore a led di colore ambra diametro 200 mm, è composto da 2 gusci (uno anteriore - lente, uno posteriore -base ), quesi ti sono realizzati in materiale plastico resistente agli urti ed agli agenti atmosferici.

L’accoppiamento tra i due gusci è assicurato da nr. 3 viti e relativi dadi adeguatamente serrati.

La scheda elettronica con i diodi led, è vincolata all’interno del lampeggiatore grazie a nr. 4 viti autofilettanti applicate sulle torrette di posizionamento presenti sul guscio posteriore.

La corretta posizione del lampeggiatore viene suggerita dalla freccia impressa sul retro del lampeggiatore (vedi specifica di posizionamento).

Il lampeggiatore nella parte posteriore è dotato di pressacavo per la fuoriuscita dell’impianto elettrico, all’estremità del cavo sono presenti i connettori monopolari per l’applicazione di altri lampeggiatori e/o per l’applicazione del cavo di alimentazione con capocorda ad occhiello per l’attacco su batteria 12V.

FARO MASTER: lampeggiatore che pilota i fari slave ad esso collegati (il lampeggiatore è dotato di circuito integrato che consente la gestione del sistema di lampeggio).

FARO SLAVE: faro che funziona a lampeggio solo se collegato al lampeggiatore pilota master.

L’impermeabilità del lampeggiatore è garantita da:

• guarnizione in gomma, presente su tutta la circonferenza tra la lente anteriore ed il guscio posteriore;

• da piastrini in gomma (o-ring) presenti sulle viti e relativi dadi di serraggio;

• da pressacavo PG9 posteriore per la fuoriuscita del cavo di alimentazione

FUNZIONALITA':

Il lampeggiatore viene utilizzato principalmente per il preavviso di situazioni che necessitano di particolare attenzione (pericolo) e/o per indicare la presenza di cantieri stradali. L a conformazione del lampeggiatore consente l’applicazione su qualsiasi superficie e/o supporto piano, questo lo rende versatile e facile da installare. Il lampeggiatore viene fornito con lampeggio standard, su specifica richiesta può essere fornito con lampeggio fash o lampeggio triflash.

 CARATTERISTICHE ELETTRONICHE:

• alimentazione: 12V - 24V c.c.;

• funzionamento: a lampeggio standard, su richiesto lampeggio flash o lampeggio triflash;

• fotosensore per l’autoregolazione dell’intensità luminosa, a richiesta funzionamento solo notturno; assorbimento medio:

- lampeggio standard 330mAa 12V - 135mAa 24V

- lampeggio flash 37mAa 12V - 18 mAa 24V

- lampeggio trisflash 102mAa 12V  - 44mAa 24V;

• frequenza lampeggio: 1Hz (60 lampeggi al minuto) sorgente luminosa: n°. 120 diodi led ad alta intensità luminosa di colore ambra con angolo di emissione luminosa 30°;

• diametro ottica luminosa: 230 mm, utile 200 mm;

• circuito di pilotaggio con microcontrollore.
